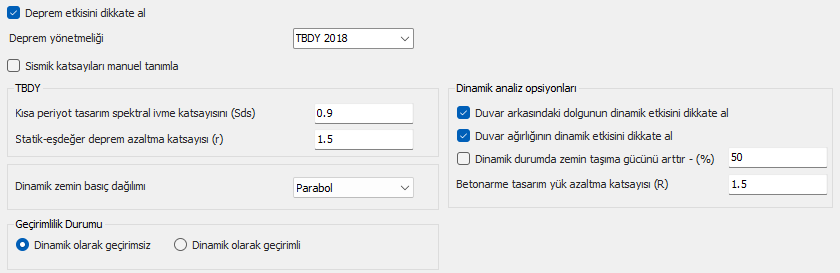

Deprem sekmesi, yapı analizlerinde deprem etkilerini dikkate almak için gerekli parametrelerin belirlendiği alandır.
Deprem etkisini dikkate al: Bu onay kutusu seçili ise deprem etkisi analizlerde dikkate alınır
Deprem yönetmeliği: Kullanıcı, dinamik zemin itkisinin hesabında TBDY 2018, TBDY 2017, Eurocode 8 - EC8, Mononobe - Okabe ve BIS deprem yönetmeliklerinden birisi seçebilir.
Sismik Katsayı Veri Girişi

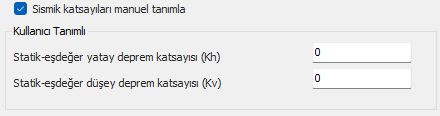

Sismik katsayıları manuel tanımlama: Bu onay kutusu seçili ise kullanıcı, deprem yönetmeliklerinde tanımlanan sismik katsayı formüllerinden bağımsız olarak sismik katsayıları (Kh,Kv) kendisi tanımlayabilir.

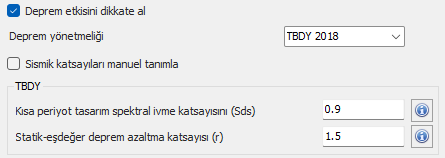

TBDY 2018’e göre sismik katsayısı parametreleri
Deprem yönetmeliği TBDY’ye seçilmesi halinde gösterilen ekran ve açıklaması aşağıdaki gibidir
Kısa periyot tasarım spektral ivme katsayısı (Sds): Kullanıcı kısa periyot tasarım spektral ivme katsayısını buradan tanımlayabilir.
Sds, değeri https://tdth.afad.gov.tr/ adresinde yada programın Proje Ekranında yerel zemin sınıf seçilip ilgili parsel için GeoJSon dosyası yüklenerek program tarafından otomatik elde edilebilir.
Statik-eşdeğer deprem azaltma katsayısı: Kullanıcı statik-eşdeğer deprem azaltma katsayısı değerini buradan tanımlayabilir.

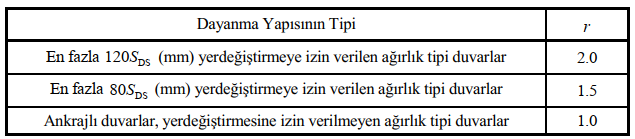

TBDY 16.7 Dayanma Yapıları için r katsayıları

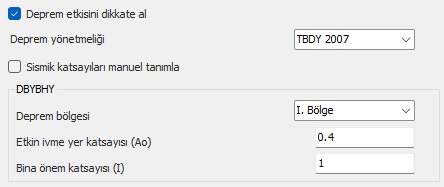

TBDY 2007’e göre sismik katsayısı parametreleri
Deprem Bölgesi: DBYBHY’ ye verilen deprem haritasına göre hesap yapılan parsel için deprem bölgesi seçilir
Etkin ivme yer katsayısı (Ao): Etkin ivme yer katsayısı buradan tanımlanır
Bina önem katsayısı (I): Bina önem katsayısı buradan tanımlanır
DBYBHY, Tablo 2.2 Etkin Yer İvmesi Katsayısı, Ao

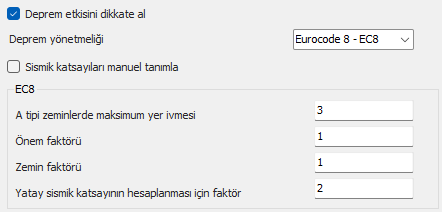

Eurocode 8 - EC8’ e göre sismik katsayısı parametreleri
A tipi zeminlerde maksimum yer ivmesi: A tipi zeminler için maksimum yer ivmesi buradan girilir

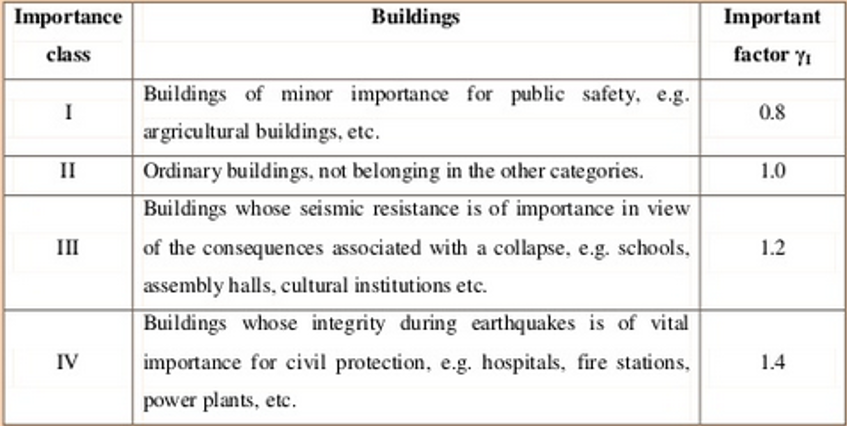

Önem faktörü: Önem faktörü değeri buradan girilir
Zemin faktörü: Zemin faktörü değeri buradan girilir
Yatay sismik katsayının hesaplanması için faktör: Yatay sismik katsayının hesaplanması için faktör değeri buradan girilir

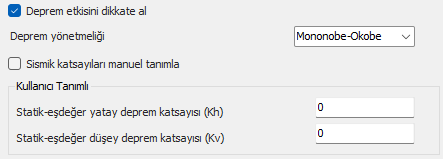

Mononobe - Okabe’ ye göre sismik katsayısı parametreleri
Statik-eşdeğer yatay deprem katsayısı (Kh): Statik-eşdeğer yatay deprem katsayısı değeri buradan girilir
Statik-eşdeğer düşey deprem katsayısı (Kv): Statik-eşdeğer düşey deprem katsayısı değeri buradan girilir

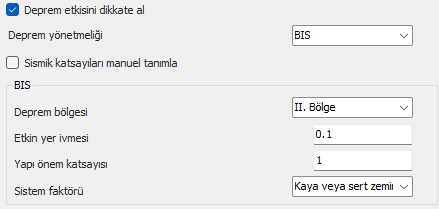

BIS ’e göre sismik katsayısı parametreleri
Deprem bölgesi: Deprem bölgesi buradan girilir
Etkin yer ivmesi: Etkin yer ivmesi değeri buradan girilir
Yapı önem katsayısı: Yapı önem katsayısı değeri buradan girilir
Sistem faktörü: Sistem faktörü değeri buradan girilir
Dinamik zemin basınç dağılımı: Kullanıcı dinamik zemin basıncını Parabol ve Ters Üçgen şeklinde seçebilir
Geçirimlilik durumu: Dinamik olarak geçirimsiz veya dinamik olarak geçirimli seçeneklerinden birisi seçilebilir

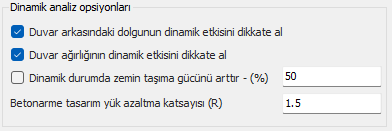

Dinamik analiz opsiyonlar grubu
Duvar arkasındaki dolgunun dinamik etkisini dikkate al: Bu onay kutusu seçili ise dinamik analizde duvar arkasında dolgu ağırlığının dinamik etkisi analize dahil edilir.
Duvar ağırlığının dinamik etkisini dikkate al: Bu onay kutusu seçili ise dinamik analizde duvar ağırlığının dinamik etkisi analize dahil edilir.
Dinamik durumda zemin taşıma gücünü arttır: Dinamik durumda zemin taşıma gücü kullanıcının tanımladığı yüzde oranında artırılır.
Not: ABYBHY 6.3.2.1’e göre “Temel zemini olarak Tablo 6.1’de (A), (B) ve (C) gruplarına giren zeminlerde, statik yüklere göre tanımlanan zemin emniyet gerilmesi ve kazıklı temellerde kazığın yatay ve eksenel yükler için emniyetli taşıma yükü, deprem durumunda en fazla %50 arttırılabilir“
Betonarme tasarım yük azaltma katsayısı : Dinamik durumunda betonarme tasarımda kullanılacak yük azaltma katsayısı buradan girilebilir.
Not: ABYBHY 6.4.4.2 göre - Betonarme zemin dayanma (istinat) duvarlarında ve betonarme veya çelik palplanşlı duvarlarda kesit hesabında esas alınacak iç kuvvetler, statik toprak basıncından oluşan iç kuvvetlere ek olarak, Denk.(6.6) ve Denk.(6.9)’da verilen dinamik toprak basınçlarına göre hesaplanan iç kuvvetlerin Rza = 1.5 katsayısına bölünmesi ile elde edilecektir. Geçici çelik palplanşlı duvarlarda Rza = 2.5 alınabilir
