Geoteknik analiz, değerlendirme, raporlama ve çizim.
Zemin modelinizi oluşturun, analiz sonuçlarını birlikte inceleyin ve hesap adımlarını ayrıntılı raporlarla takip edin. Zemin ve temel çalışmalarınız için aynı programda.
Jeo Taşıma artık JeoCad çatısı altında. JeoCad adı altında geliştirilen alt yazılımlar tek programda birleştirildi. Analiz, değerlendirme, raporlama ve çizim araçları JeoCad 6.0 ile birlikte sunuluyor.

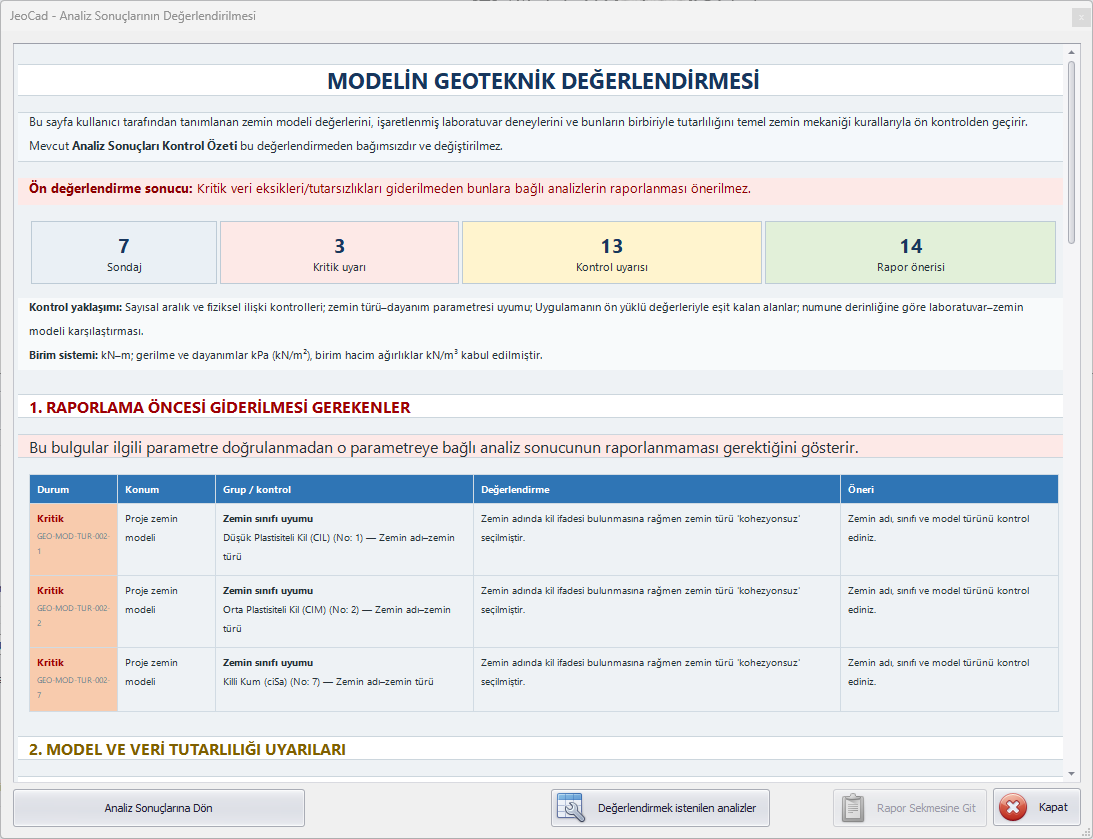

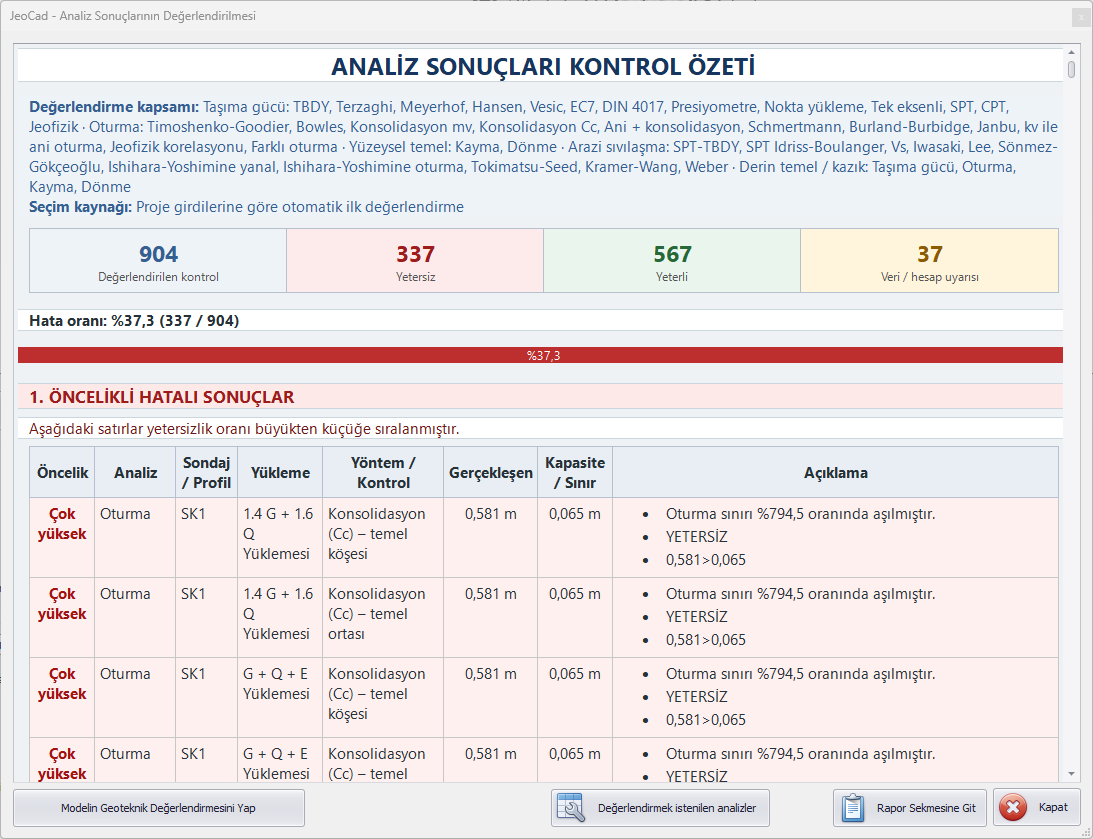

Sonuçların yeterliliğini bir ekranda inceleyin. Zemin parametreleri ve kullanıcı kabulleri arasındaki olası uyumsuzlukları ayrıca değerlendirin.
Taşıma gücü, oturma, kayma, sıvılaşma, derin temel ve zemin iyileştirme sonuçlarını profil, yükleme ve yöntem bazında görüntüleyin. Yetersiz sonuçlar ve önemli uyarılar öncelikli olarak sunulur.
Zemin türü, dayanım ve deformasyon parametreleri ile başlangıç değerlerini birlikte gözden geçirin. Kontrol edilmesi gereken verileri, gerekçeleriyle birlikte inceleyin.

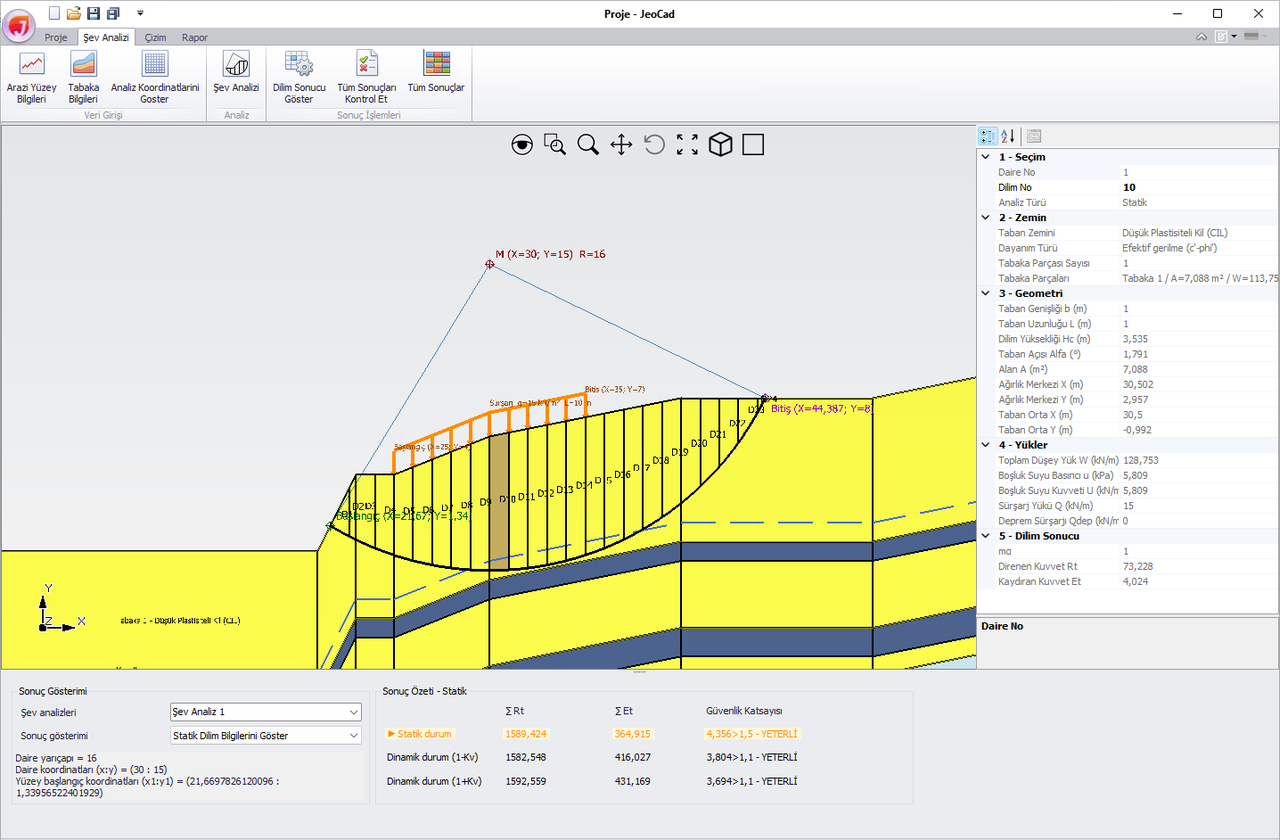

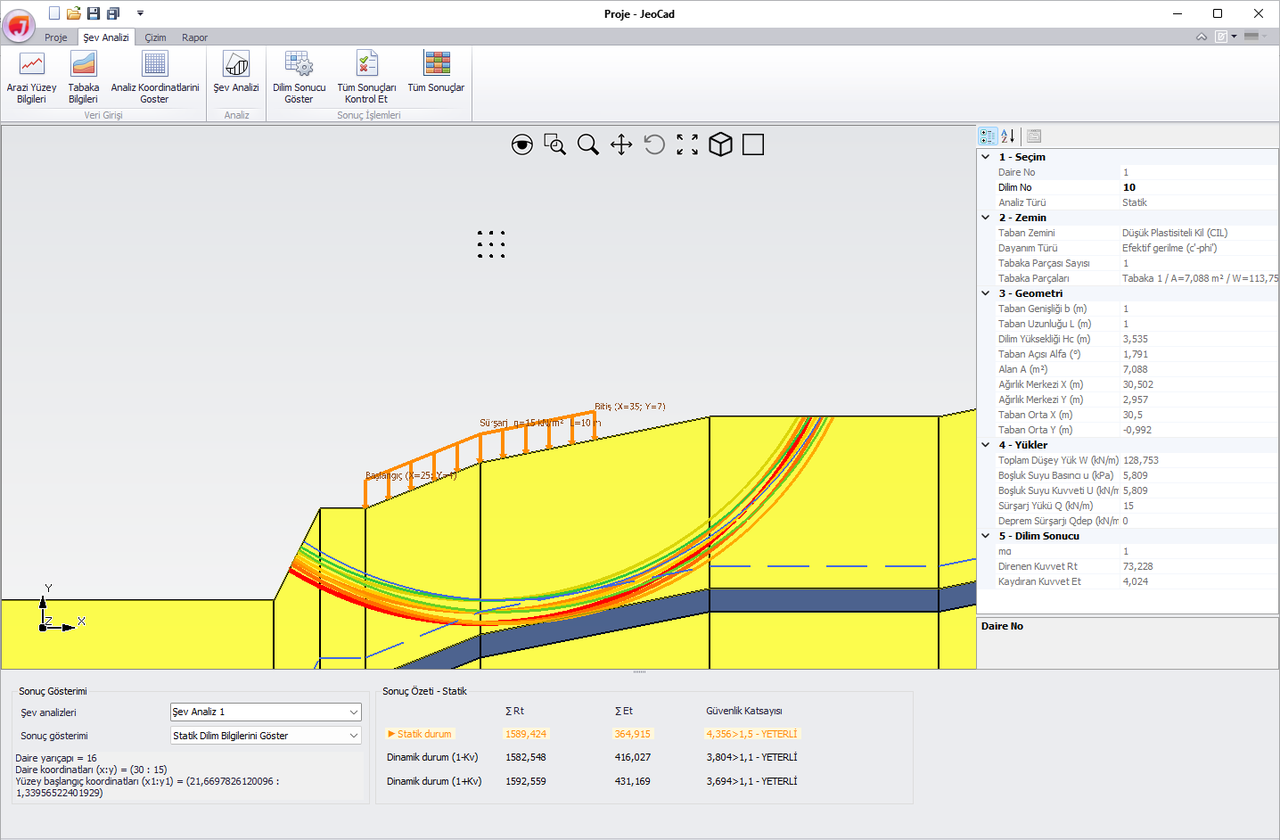

Zemin tabakalarını tanımlayın veya tek ya da birden fazla sondajdan yararlanarak şev modelini oluşturun. Dilimlerin ağırlıkları, içerdikleri zemin tabakaları dikkate alınarak hesaplanır.

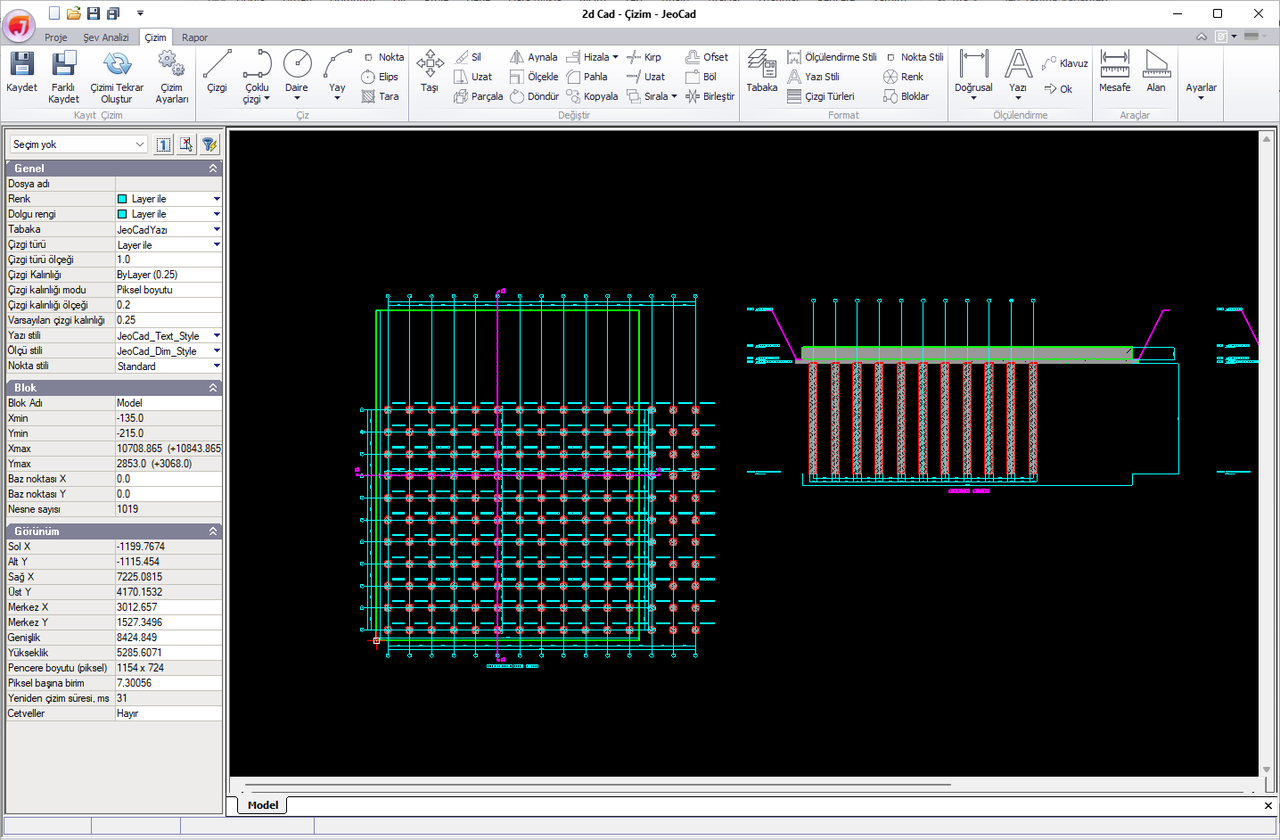

Kazık yerleşimini A–A ve B–B kesitleri, akslar ve ölçülendirmelerle birlikte gösterin. Kullanıcının tanımladığı donatı bilgilerini ayrı kazık detaylarına aktarın.

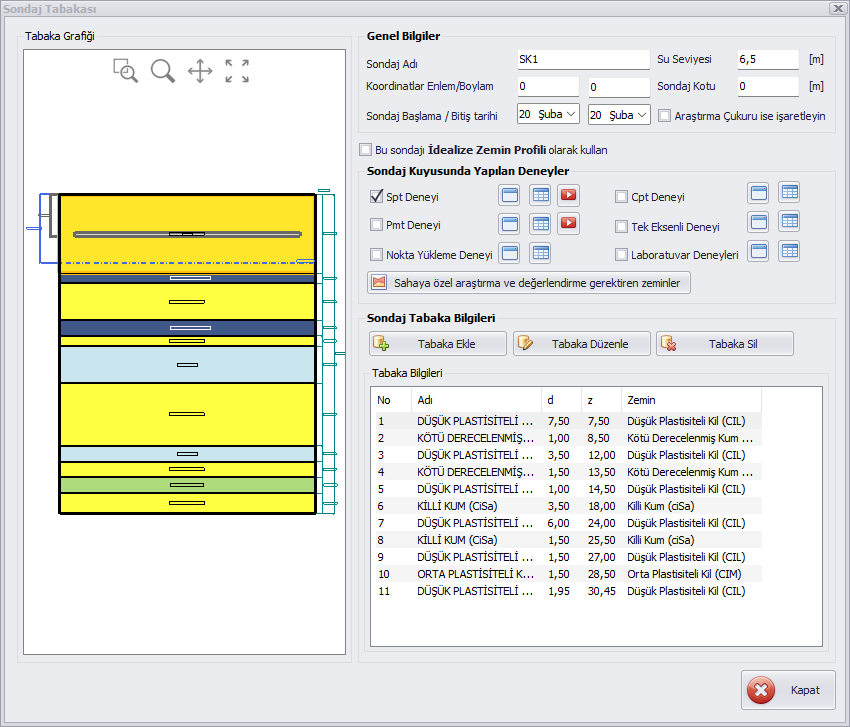

Analizde kullanılacak idealize zemin profillerini seçin. Seçilen her profil için taşıma gücü ve oturma analizleri ayrı ayrı gerçekleştirilir.

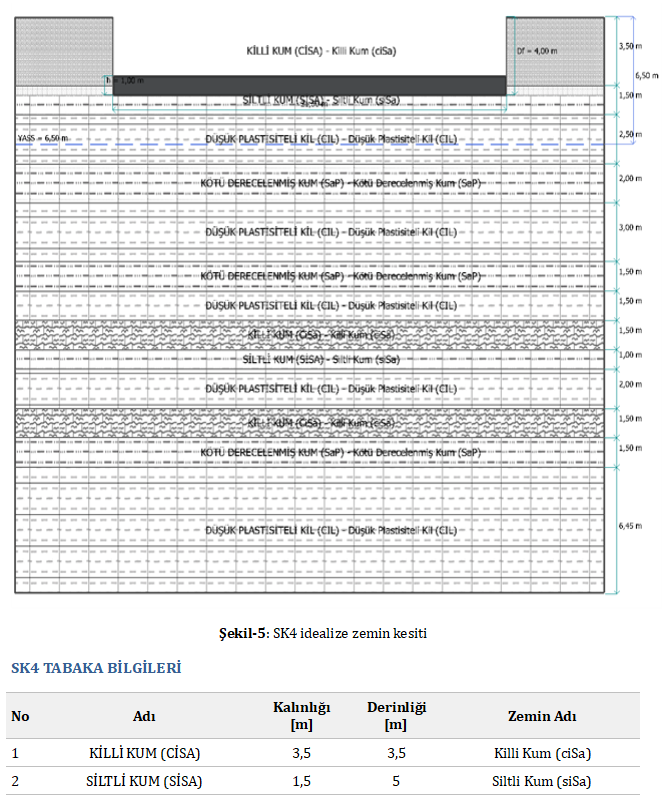

Profil ve yüklemeye ait sonuçları ayrı inceleyin; seçilen profillerin çizimlerini aynı geoteknik raporda sunun.
Taşıma gücünden oturmaya, zemin itkilerinden sıvılaşmaya kadar farklı analizleri aynı proje verileriyle değerlendirin.
Klasik yöntemler ile saha deneyi ve jeofizik verilere dayalı hesapları inceleyin. Profil ve yükleme durumuna göre sonuçları karşılaştırın.
TBDY 2018, Terzaghi, Meyerhof, Hansen, Vesic, EC7 ve DIN 4017; ayrıca SPT, CPT, presiyometre, nokta yükleme, tek eksenli basınç ve jeofizik verilere dayalı taşıma gücü değerlendirmeleri.
Farklı oturma yöntemlerini inceleyin. Tabakaları elle bölmeden otomatik hesap dilimleriyle değerlendirme yapın.
Bowles, Timoshenko, Janbu, Schmertmann ve Burland–Burbidge yöntemleri ile konsolidasyon oturması. Dikdörtgen temellerde tabakalı Timoshenko hesabında her tabakanın elastik özellikleri ayrı dikkate alınır.

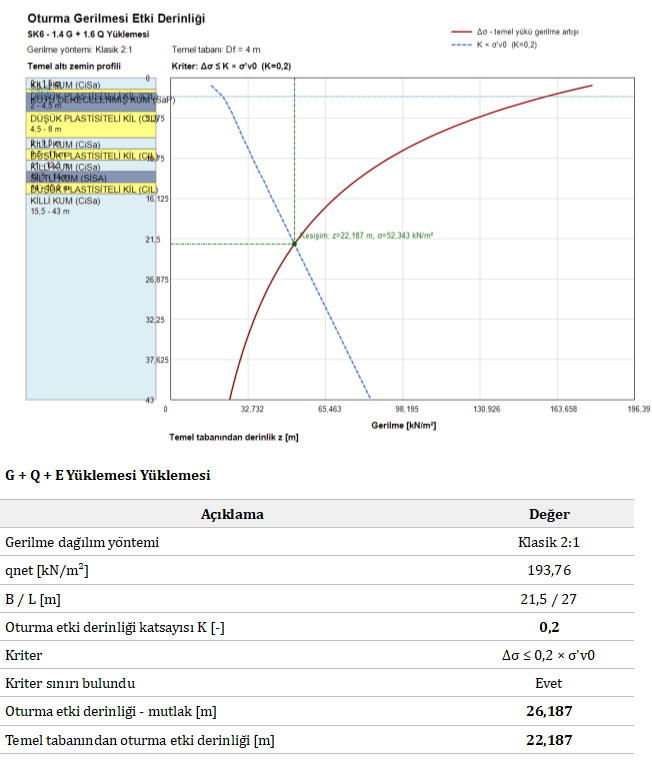

Temel etki derinliğini ve oturma gerilmesi etki derinliğini ayrı inceleyin. Gerilme–derinlik grafikleriyle sondaj derinliği yeterliliğini değerlendirin.
Statik zemin itkisi, sürşarj, deprem ve su etkilerini ayrı bileşenler halinde değerlendirin. Toplam yatay kuvveti ve bileşke uygulama noktasını raporlayın.
Kayma güvenliği kontrolünde ilgili derinlikteki zemin tabakalarını dikkate alın. Her tabakanın pasif dirence katkısını ayrı inceleyin.
Deney derinliklerini, güvenlik katsayılarını ve yönteme özgü değerlendirme gerekçelerini sonuç tablolarında birlikte inceleyin.
Oturma, taşıma gücü ve deney verilerine bağlı yatak katsayılarını inceleyin. Seçtiğiniz değeri, yöntem ve profil bilgisiyle raporun karar cümlesinde gösterin.
Tek kazık kapasitesi ile kazığa gelen yükü; kolon ve çevre zeminin birlikte değerlendirildiği taşıma gücü ile temel basıncını ayrı kontrollerle inceleyin.

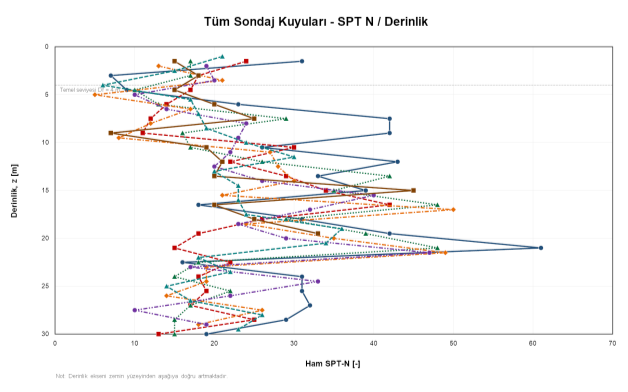

Düşey gerilmeler, yerel zemin sınıfı, SPT ve jeofizik korelasyonlarıyla zemin parametrelerini değerlendirin. İki ve üç boyutlu gösterimlerle modeli inceleyin.

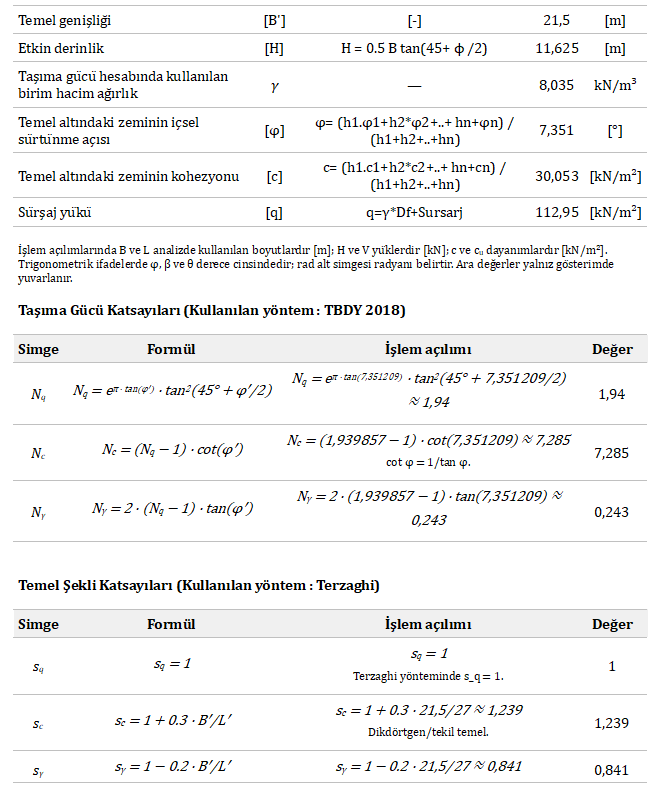

Taşıma gücü raporunda katsayıların simgesini, formülünü, sayısal işlem açılımını ve sonucunu aynı tabloda inceleyin.
Raporun içeriğini seçin; hesapları, çizimleri ve değerlendirmeleri birlikte sunun.
Çalışma alanını haritada belirleyin; CAD ortamındaki temel sınırını programa aktarın.

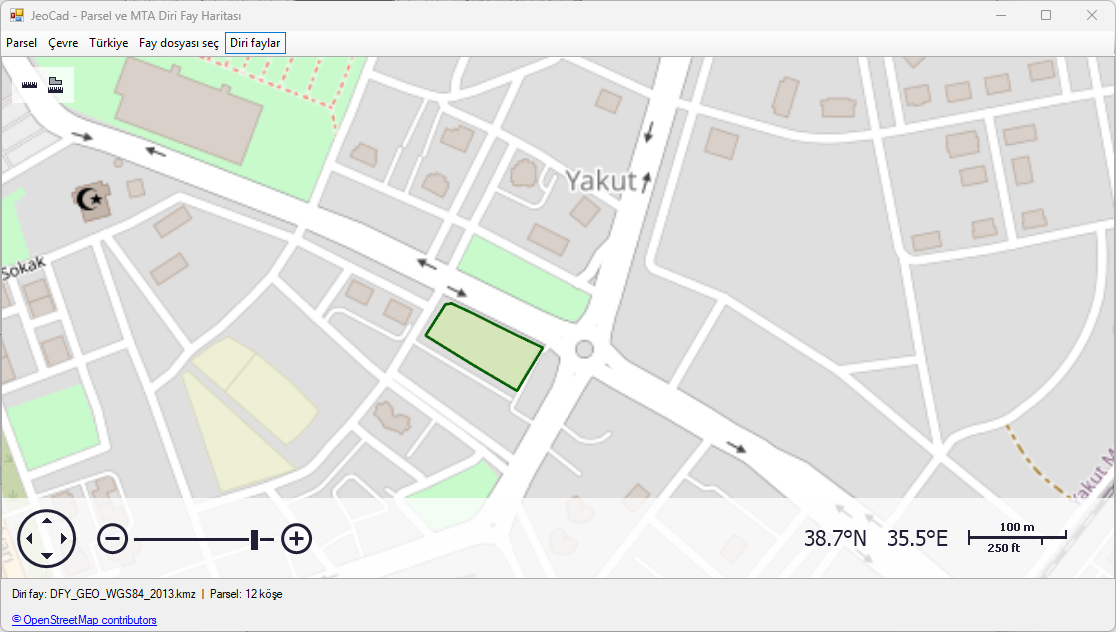

Harita üzerinde nokta seçerek parsel bilgilerini ve sınırlarını getirin. Bulunan parseli önizleyin ve onaylayarak proje verilerine aktarın.
Parsel ve diri fay bilgilerini birlikte inceleyin; haritadan modelin gösterildiği grafik ekrana dönün.
Temel sınırını CAD dosyasından okuyun. Köşe koordinatlarını tek tek girmeden poligon temel geometrisini oluşturun.
Zemin, temel ve kazık modelini iki veya üç boyutlu görünümde inceleyin. Tabaka adları, ölçülendirmeler ve yeraltı suyu bilgileriyle veri girişinizi kontrol edin.
Analiz ve rapor ekranlarından veri girişine kadar yenilenen çalışma alanları.
Yeterlilik sonuçları, uyarılar ve modelin geoteknik değerlendirmesi aynı çalışma sürecinde.
Şev analizi, bodrum perdesi yükleri ve kayma direncinde zemin tabakalarının ayrı katkıları.
Sayısal işlem açılımları, profil–yükleme tabloları ve deney grafiklerini içeren ayrıntılı sunum.
Otomatik yedekler, dosya bütünlüğü kontrolleri ve hata durumunda açık projenin verilerini koruyan kayıt–okuma işlemleri. Eski Jeo Taşıma proje dosyalarıyla uyumluluk.
Yeni arayüz örneklerini bu sayfada inceleyebilir, mevcut arşiv içeriklerine ve iletişim bilgilerine aşağıdan ulaşabilirsiniz.
Mevcut örnek rapor sayfası. Eski sürüme ait içerikler, JeoCad 6.0’daki görünüm ve kapsamdan farklı olabilir.
Arşiv raporunu inceleyinMevcut eğitim sayfasındaki anlatımlara ulaşın. Önceki sürümlerin ekranları yeni arayüzden farklılık gösterebilir.
Eğitim arşivini açınJeoCad, kullanım koşulları, lisans kapsamı ve destek seçenekleri hakkında bilgi alın.
İletişim bilgilerini görünDiğer yazılım ve yazılım paketlerinin fiyatını görmek için buraya tıklayın.
