• (A) Dolgu Zemin
• (B) Duvar Tabanındaki Zemin
• (C) Duvar Önündeki Zemin
• (D) Duvar Arkasındaki Zemin



    Bu pencereden dolgu yapılan zeminin parametrelerini girebilirsiniz. Dolgu üst yüzeyinin eğimini "Eğim Açısı" kutusunu doldurarak belirleyebilirsiniz.



   "?" butonunu kullanarak önceden tanımlanmış bir zeminin özelliklerini dolgu zemini olarak atayabilirsiniz.



    Bu pencereden " Duvar Tabanındaki Zeminin " parametrelerini girebilir ve hesaplamada kullanılmasını istediğiniz gerilme durumunu seçebilirsiniz. iCad Konsol gelişmiş geoteknik analiz motoru sayesinde hem toplam gerilme durumuna göre hem de efektif gerilme durumuna göre hesap yapabilir. Ayrıca sükunetteki durumun için hangi yönteme göre hesaplama yapılmasını istediğinizi buradan seçebilirsiniz.



   "?" butonunu kullanarak önceden tanımlanmış bir zeminin özelliklerini dolgu zemini olarak atayabilirsiniz.

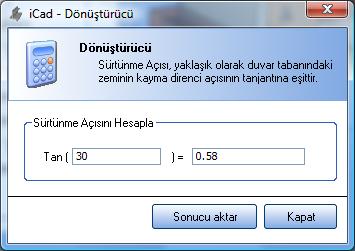

    Sürtünme Açısı yanındaki "?" butonunu kullanarak önceden girmiş olduğunuz içsel sürtünme açısına bağlı sürtünme açısı hesaplatmak için kullanabilirsiniz. Bu sonucu kullanmak istiyorsanız sonucu aktar butonunu kullanmalısınız.

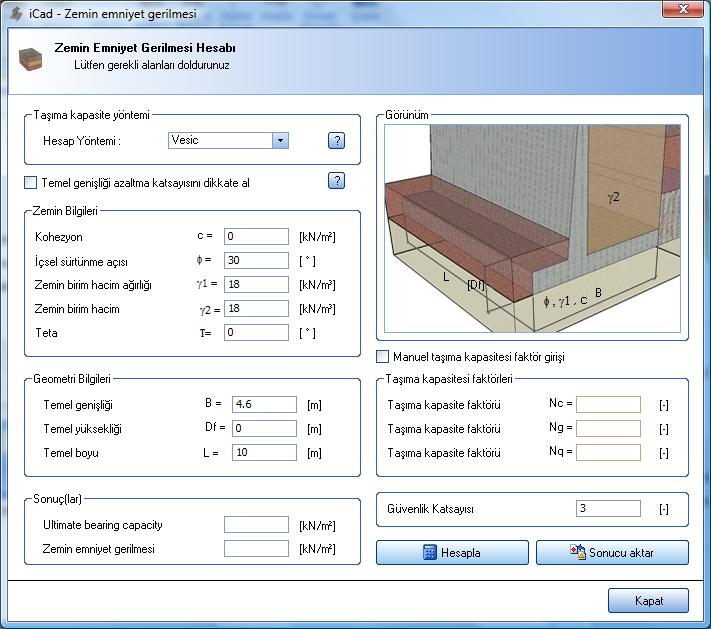

    Zemin Emniyet Gerilmesi yanındaki hesap makinası şeklindeki butonu kullanarak zemin emniyet gerilmesini kendiniz hesaplayabilirsiniz. Burada "Taşıma Kapasite Faktörleri" otomatik olarak sizin için hesaplanacaktır. Fakat bu katayıları kendiniz manuel olarka girmek isterseniz "Manuel Taşıma Kapasitesi Faktör Girişi" kutusunu işaretlemeniz gerekmektedir. "Sonucu Aktar" butonunu kullanarak hesaplamış olduğunuz emniyet gerilmesini taban zeminine atamış olursunuz.



    Bu pencereden " Duvar Önündeki Zeminin " parametrelerini girebilir ve hesaplamada kullanılmasını istediğiniz gerilme durumunu seçebilirsiniz.



   "?" butonunu kullanarak önceden tanımlanmış bir zeminin özelliklerini duvar önündeki zemin olarak tanımlayabilirsiniz.



    Bu pencereden "Duvar Arkasındaki Zeminin" tabaka bilgilerini, gerilme durumunu, zemin parametrelerini görüntüleyebilirsiniz. Tabakalar ile ilgili işlemleri aşağıdaki butonları kullanarak yapmalısınız. Bunlar:

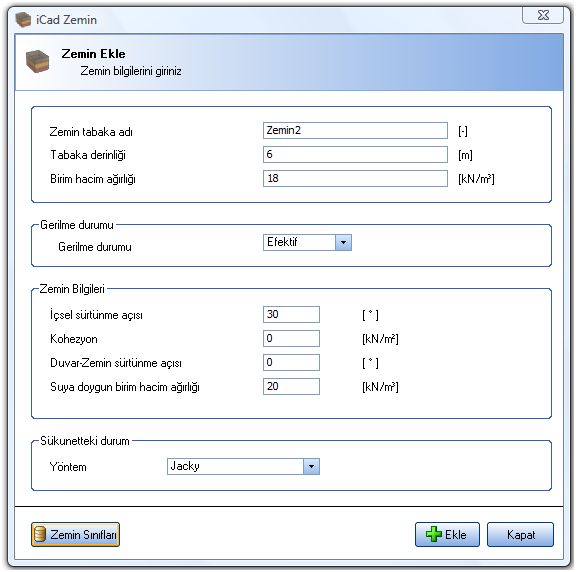

• Ekle: Bu buton ile karşınıza çıkan ekrandan zemin tabakası ekleyebilirsiniz. Bu penceredeki kontrol kutuları şunlardır:





  • Zemin tabaka adı: Zemin tabakasını buradan adlandırabilirsiniz. Varsayılan olarak zemin2 tanımlanmıştır.

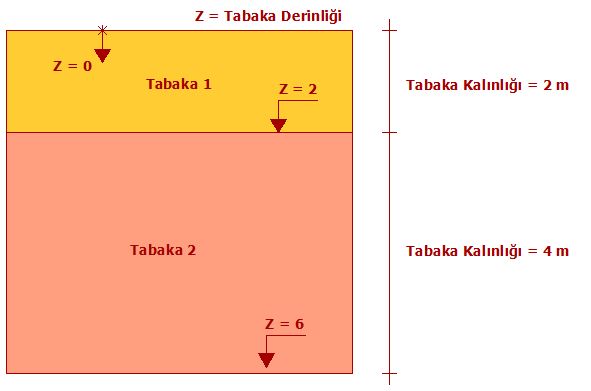

  • Tabaka derinliği: Zemin tabakasını derinliğini buradan tanımlayabilirsiniz. Derinlik notasyonu duvar üst kotunu sıfır alır ve derinlik ile pozitif olarak artar. Burada oluşturmak istediğiniz tabakanın alt kotunu girmeniz gerekmektedir. Örnek olarak iki tabaka oluşturmak istediğinizi varsayalım. Tabakalardan ilki üstte ve kalınlığı 2 metre olsun diğerinin kalınlığı da 4 metre olsun. Bu durumda tabaka derinliği birinci tabakanın 2m, ikinci tabakanın derinliği 6m (2. metrede ilk tabaka son buldu, 4 metrede ikinci tabakanın kalınlığı olduğuna göre 4+2 = 6m) olacaktır. Varsayılan olarak duvar yüksekliği atanmıştır.

  • Birim hacim ağırlığı: Zeminin birim hacim ağırlığını buradan girebilirsiniz. Varsayılan değer olarak 18 kN/m³ atanmıştır.
  • Gerilme Durumu: Zemin itkisinin hesabında kullanılmasını istediğiniz gerilme durumunu buradan seçebilirsiniz. Varsayılan gerilme durumu "Efektif" olarak atanmıştır.
  • Zemin Bilgileri: Zemin parametrelerini buradan seçebilirsiniz. Varsayılan olarak "İçsel sürtünme açısı" 30 ^o, "Kohezyon" 0 kN/m², "Duvar - Zemin sürtünme açısı" 0 ^o, "Suya doygun birim hacim ağırlığı" 20 kN/m³ olarak atanmıştır.
  • Sükunetteki durum: Sükunetteki durumda kullanılacak yöntemi buradan seçebilirsiniz. Varsayılan olarak "Jacky" yöntemi atanmıştır.




• Düzenle: Bu buton ile karşınıza çıkan ekrandan seçili zemin tabakasının bilgilerini güncelleyebilirsiniz.







• Çıkar: Bu butonu kullanarak işaretlemiş olduğunuz zemin tabakasını çıkartabilirsiniz. Eğer hiç bir zemin tabakası işaretli değilse son tabakadan itibaren tabakaları silebilirsiniz.

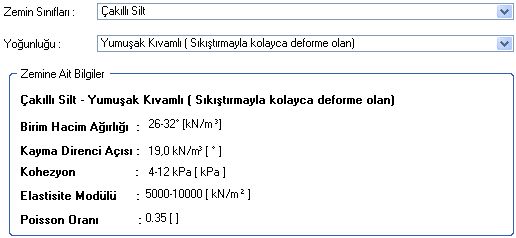

   "Zemin Sınıfları" butonunu kullanarak önceden tanımlanmış bir zeminin özelliklerini tanımlamak istediğiniz tabakaya atayabilirsiniz.



    "Ekle" butonunu kullanarak tanımlamış olduğunuz tabaka verilerini atamış olursunuz.
    "Düzenle" butonunu kullanarak düzenlediğiniz tabaka verilerini atamış olursunuz.
    "Kapat" butonunu kullanarak pencereden çıkış yapabilirsiniz. "Ekle" veya "Düzenle" butonları onay butonlarıdır.Yaptığınız değişikliklerin kaydedilmesi için bu butonları kullanmalısınız.
