Tabakalı Zemin

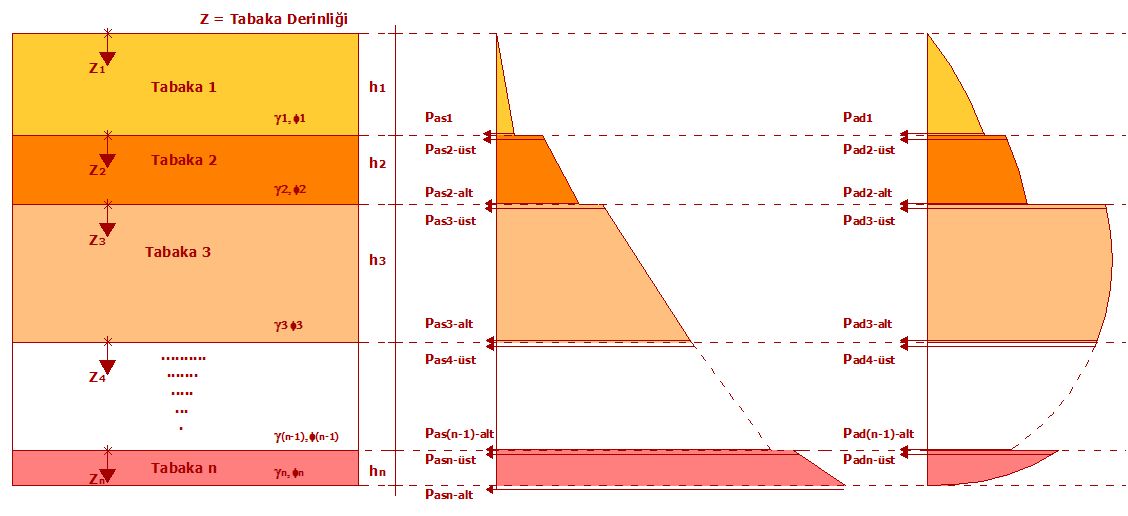

Statik Aktif Durum için Tabakalı Zemin Gerilmesinin Hesabı

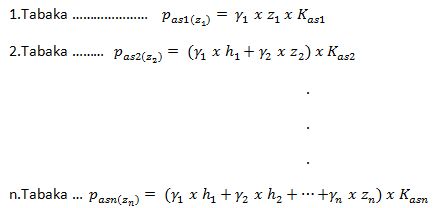

    Tabakalı zeminlerde statik aktif yatay zemin gerilmesi aşağıdaki formülasyon kullanılarak hesaplanmıştır.

• z_n: gerilme hesaplanan derinlik
• p_asn: ilgili tabakadaki z_n derinliğindeki toplam aktif gerilme
• h_n: İlgili tabaka kalınlığı
• g_n: İlgili tabaka birim hacim ağırlığı
• K_asn: İlgili tabakadaki statik aktif basınç katsayısı

şeklinde ifade edilir.

Statik Pasif Durum için Tabakalı Zemin Gerilmesinin Hesabı

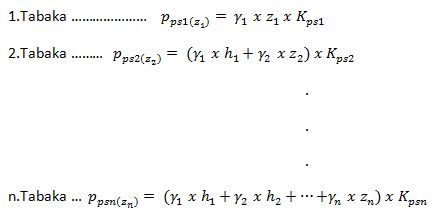

    Tabakalı zeminlerde statik Pasif yatay zemin gerilmesi aşağıdaki formülasyon kullanılarak hesaplanmıştır.

• z_n: gerilme hesaplanan derinlik
• p_psn: ilgili tabakadaki z_n derinliğindeki toplam pasif gerilme
• h_n: İlgili tabaka kalınlığı
• g_n: İlgili tabaka birim hacim ağırlığı
• K_psn: İlgili tabakadaki statik pasif basınç katsayısı

şeklinde ifade edilir.

Dinamik Aktif Durum için Tabakalı Zemin Gerilmesinin Hesabı

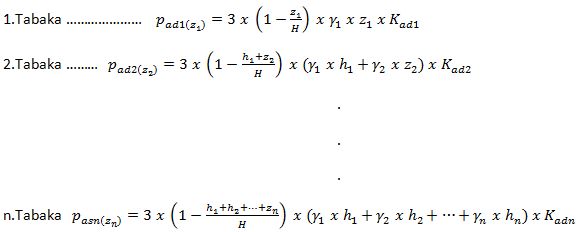

    Tabakalı zeminlerde dinamik aktif yatay zemin gerilmesi aşağıdaki formülasyon kullanılarak hesaplanmıştır.

• z_n: gerilme hesaplanan derinlik
• p_adn: ilgili tabakadaki z_n derinliğindeki toplam dinamik aktif gerilme
• h_n: İlgili tabaka kalınlığı
• g_n: İlgili tabaka birim hacim ağırlığı
• K_adn: İlgili tabakadaki statik pasif basınç katsayısı

şeklinde ifade edilir.

Özel Durumlar

    Duvar arkasındaki zeminin eğimli olması durumunda zemin tabakalı ise alt tabakalar üst zeminin eğiminden kaynaklı olarak eğime sahip olurlar. Alt tabakadaki zeminlerin eğimi aşağıdaki gibi hesaplanır:

• b: Üst tabaka şev açısı
• b_i: İlgili tabaka şev açısı
• g: Üst tabaka birim hacim ağırlığı
• g_i: İlgili tabaka birim hacim ağırlığı

şeklinde ifade edilir.
