Rampa Yük Hesabı

    Rampa Yükten Doğan İtkilerin Hesabı

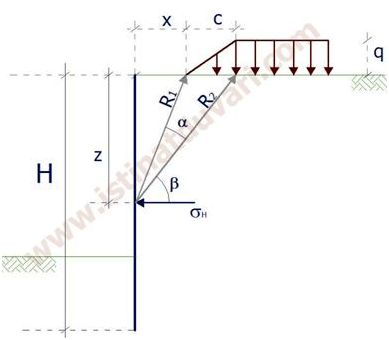

  Depresiz durumda, duvarın birim uzunluğu için, duvara etkiyen kuvvetler;

• q: Rampa yükün tepe noktasında aldığı değeri
• x: Yük başlangıç noktasının duvardan olan uzaklığını,
• c: Rampa yükün tepe noktasının, yük başlangıç noktasından olan uzaklığını,
• R₁: Rampa yükün başlangıç noktasının, basınç itkisinin etkime noktasına uzaklığını,
• R₂: Rampa yükün eğim değiştirdiği noktanın, basınç itkisinin etkime noktasına,
• a: R₁ ile R₂ arasındaki açı
• b: R₂ ile s_h arasındaki açı olup,

  şeklinde ifade edilir.
    Toplam statik itkinin etkime noktası duvar üst kotundan itibaren z derinlikte olduğu kabulü yapılmıştır.
