• CAD özellikleri
• Çizim Özellikleri

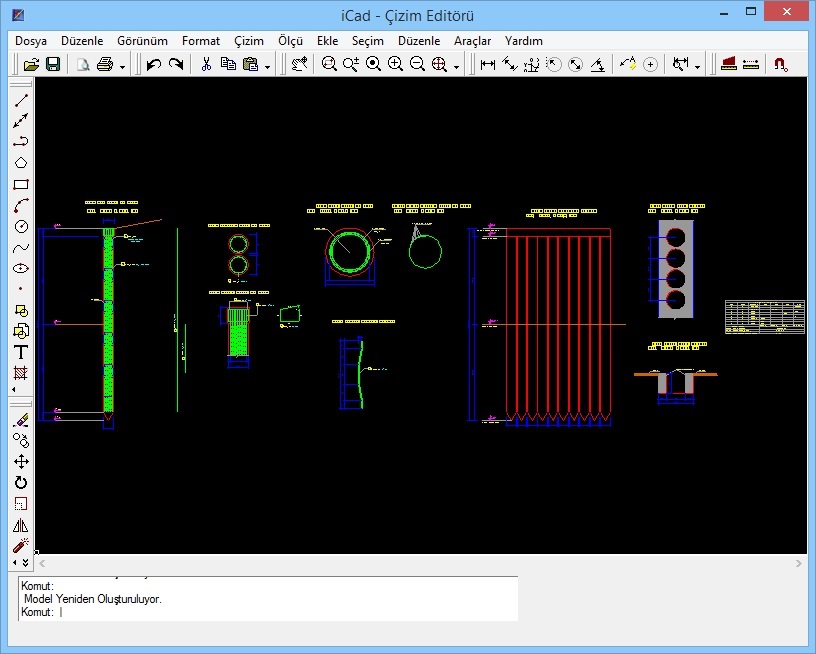

  "iCad Çizim Editörü" çizimlerinizin otomatik olarak oluşturulduğu ortamdır. Burada gerekli düzenlemeleri hem pencerenin sağında ve üstünde yer alan kısayol butonları yardımı ile hem de komut satırı aracılığıyla yapabilirsiniz.

  Kısayol butonlarını altı ana başlık altında katagorize edebiliriz. Bu katagoriler aşağıda sılanmıştır:

• Dosya İşlemleri



Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Dosya" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Dosya işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Aç
• Kaydet

Üç farklı formatta projeleriniz kaydetebilirsiniz.

• VeCad Dosyası: Uzantısı *.vec olarak kaydedilip belirttiğiniz dizinde saklanır. *.vec uzantılı dosyalar VeCad programı yardımıyla görüntülenebilir. Bu aynı zamanda iCad programının kullanmış olduğu editördür.
• AutoCAD Dosyası: Uzantısı *.dwg olarak kaydedilip belirttiğiniz dizinde saklanır. *.dwg uzantılı dosyalar dosyalar Autocad programı yardımıyla görüntülenebilir.
• AutoCAD Exchange Dosyası: Uzantısı *.dxf olarak kaydedilip belirttiğiniz dizinde saklanır. *.dxf uzantılı dosyalar Autocad programı yardımıyla görüntülenebilir.
• Yazıcı Ayarı
• Baskı Önizleme
• Yazdır

• Düzen İşlemleri



Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Düzen" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Düzen işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Geri
• İleri
• Kes
• Kopyala
• Yapıştır
• Hepsini Seç

• Görünüm İşlemleri



Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Görünüm" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Görünüm işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Pan İşlemi
• Zoom Hareketleri

• Format İşlemleri
• Tabaka İşlemleri
• Stil İşlemleri

• Çizim İşlemleri





Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Çizim" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Çizim işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Çizgi
• Işın
• X Işın
• Çift Çizgi
• Poligon
• Dikdörtgen
• Yay
• Daire
• Spline
• Elips
• Nokta
• Yazı
• Yay
• Blok Yap
• Tara

• Ölçü İşlemleri



Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Ölçü" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Ölçü işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Doğrusal Ölçülendirme
• Eğik Ölçülendirme
• Koordinatlı Ölçülendirme
• Yarıçap Ölçülendirme
• Çap Ölçülendirme
• Açı Ölçülendirme
• Lider (Ok ve Arkasında Açıklama Oluşturma)
• Merkezi İşaretleme (Yay ve Daire için)

• Ekle İşlemleri
• Resim ve Blok Ekleme İşlemleri

• Seçim İşlemleri
• Obje Seçim Tipini Belirleme İşlemleri

• Değiştir İşlemleri

Bu kısımda yapılabilecek işlemler aşağıda listelenmiştir.

• Doğrusal Ölçülendirme
• Eğik Ölçülendirme
• Koordinatlı Ölçülendirme
• Yarıçap Ölçülendirme
• Çap Ölçülendirme
• Açı Ölçülendirme
• Lider (Ok ve Arkasında Açıklama Oluşturma)
• Merkezi İşaretleme (Yay ve Daire için)

• Görüntü ve Çizim Araçları



Bu kısımda yapılabilecek işlemleri ister menü barda bulunan "Araçlar" seçeneği ile ya da hemen altında bulunan kısayol butonları ile yapabilirsiniz. Görüntü ve çizim araçları işlemi olarak yapılabilecekleriniz aşağıda listelenmiştir.

• Sil
• Taşı
• Döndür
• Ölçekle
• Uzat
• Trim
• Aynala
• Patlat

  Çizimler oluşturulurken farklı katmanların kullanılmasına dikkat edilmiştir. Her parça önem sırasına göre kalından inceye doğru çizgi kalınlıkları belirlenip renklendirilmiştir.

  Çizimler beş ana bölümden oluşmaktadır. Bu bölümler aşağıda sıranlmıştır.

• Kazık Boy Kesiti



  Kazık Boy Kesiti Çizim Paftasının Bileşenleri aşağıda listelenmiştir.

  • Kotlandırma
  • Ölçülendirme
  • Ring Donatısı çizimi
  • Paspayı Donatısı Çizimi
  • Opsiyonel olarak eklediğiniz özellikler çizim editöründe otomatik olarak çizilir.

• Kazık Yerleşim Planı ve Kazık Başlığı



  Kazık Yerleşim Planı ve Kazık Başlığı Çizim Paftasının Bileşenleri aşağıda listelenmiştir.

  • Ölçülendirme
  • Kazık Boyuna donatısı
  • Kazık Başlığı boyuna ve enine donatısı

• Kazık Kesiti



  Kazık Kesiti ve Spiral Etriye Birleşim Detayı Çizim Paftasının Bileşenleri aşağıda listelenmiştir.

  • Beton Çekirdek
  • Spiral Etriye
  • Ring Donatısı

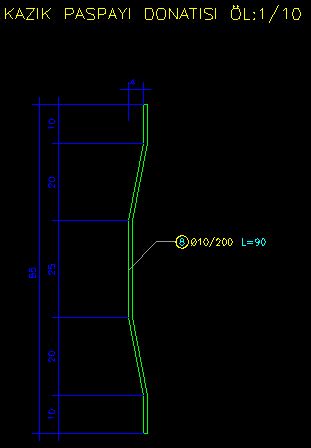

• Paspayi Detayi



  Paspayının detayları burada yer almaktadır.

  • Ölçülendirme
  • Donatı Bilgileri

• Önden Görünüş



  Kazık Önden Görünüş paftasına ait detaylar şunlardır:

  • Kotlandırma
  • Ölçülendirme
  • Kazık Başlığı

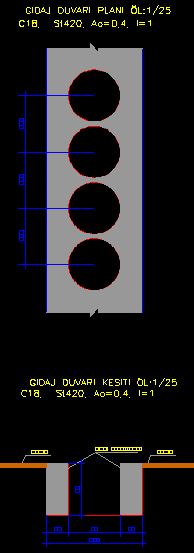

• Gidaj Duvarı



  Gidaj Duvarına ait detaylar şunlardır:

  • Duvar Planı
  • Duvar Kesiti
  • Beton Sınıfı
  • Ölçülendirme

• Metraj Tablosu



  Metraj Tablosu Çizim Paftasının Bileşenleri aşağıda listelenmiştir.

  • Donatı Metraj Tablosu
  • Beton Metrajı
  • Gidaj Betonu Metrajı
